Resume 14 - Perancangan Jaringan dengan Konsep Wireless Distribution System (WDS)

Perancangan jaringan menggunakan teknik bridge dengan topologi star untuk antar lantai dan dalam lantai. Terdiri dari Router utama, router lantai 1, router lantai 2, router lantai 3, router lantai 4. Antara router semuanya saling terhubung seperti gambar dibawah ini: (Via Wireless)

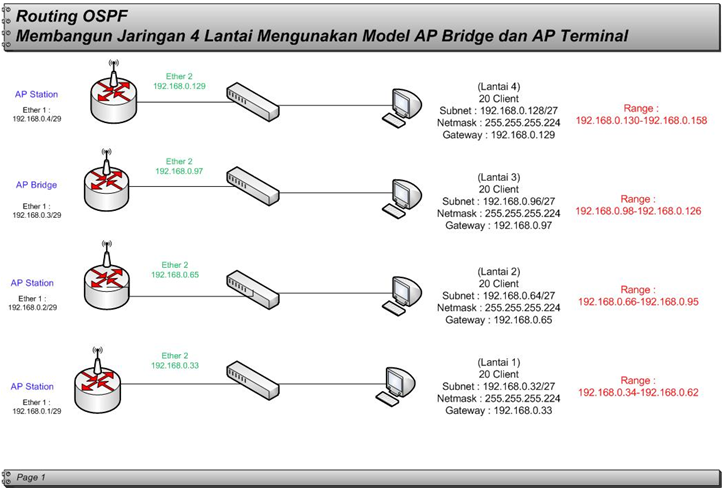

Desain Rancangan:

Langkah-langkah:

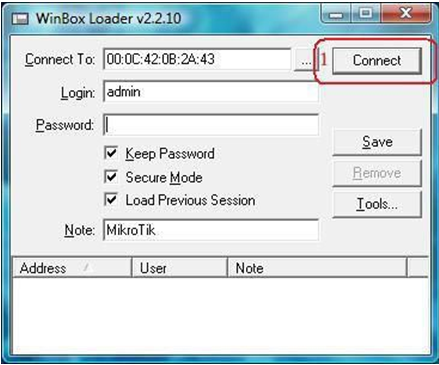

1. Open Winbox Sebagai Tool Buat Console Mikrotik Searching Mac AP Dengan Winbox & Click Connect

2. Tentukan MAC AP yang akan di console. Login : admin Password : (default blank passwd)

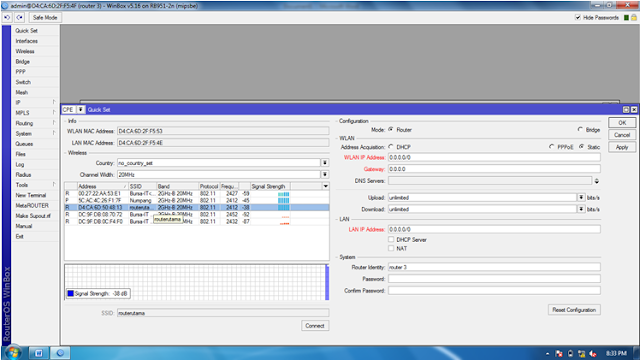

3. Enable Wlan seperti tertera petunjuk pada gambar

Resume 13 - Konsep Wireless Distribution System (WDS)

Konsep WDS

Wireless Distribution System (WDS) adalah suatu system perluasan jaringan wireless, dimana dengan Wireless Distribution System, memungkinkan kita bisa membangun infrastruktur wireless tanpa harus membangun backbone kabel jaringan sebagai interkoneksi antar bridge, dimana kita tidak memungkinkan untuk memasang jaringan kabel, karena lebih mahal, terbatas, atau secara fisik memang tidak memungkinkan untuk membuat jaringan kabel.

Wireless Distribution System (WDS) bisa digunakan dalam dua jenis mode konekstivitas antar Access point.

Wireless Bridging dimana komunikasi access points Wireless Distribution System hanya satu dengan lainnya (antar AP) dan tidak membolehkan wireless clients lainnya atau Station(STA) untuk mengaksesnya.

Wireless repeater dimana access point berkomunikasi satu sama lain dan juga dengan wireless Station (STA)

Syarat untuk membangun Wireless Distribution System (WDS):

• Access Point utama maupun Access Point Repeater harus mendukung fitur WDS.
• Masing-masing IP Address  Access Point tidak boleh sama.
• Sebagian besar Authentication access point yang didukung dalam WDS adalah WEP 64/128 bit. Dan semua Access Point yang terlibat dalam 1 koneksi harus menggunakan Methoda Enkripsi / Authentication yang sama.
• Channel Radio yang digunakan harus sama. Misal Channel 10.
• Matikan layanan DHCP Server pada Access Point Repeater, karena DHCP akan diambil alih Access Point utama yang sebagai default gateway.
• Ada kemungkinan WDS tidak berfungsi jika Access Point utama danAccess Point Repeater berbeda merk.
• Wireless bridge, dimana Access Point WDS hanya berkomunikasi satu sama lain (sesama Access Point , dan tidak mengizinkan station (STA) untuk mengaksesnya.

Resume 12 - Koneksi Jaringan secara Wireless

subnet			net
192.168.7.0/29	→	192.168.7.7/29	Net utama
192.168.7.8/30	→	192.168.7.11/30	Net 1
192.168.7.12/30	→	192.168.7.15/30	Net 2
192.168.7.16/30	→	192.168.7.19/30	Net 3
192.168.7.20/30	→	192.168.7.23/30	Net 4
192.168.7.24/29	→	192.168.7.31/29	Net 5
192.168.7.32/29	→	192.168.7.39/29	Net 6
192.168.7.40/29	→	192.168.7.47/29	Net 7
192.168.7.48/29	→	192.168.7.55/29	Net 8

Langkah Kerja:

1. Aktifkan Wireless

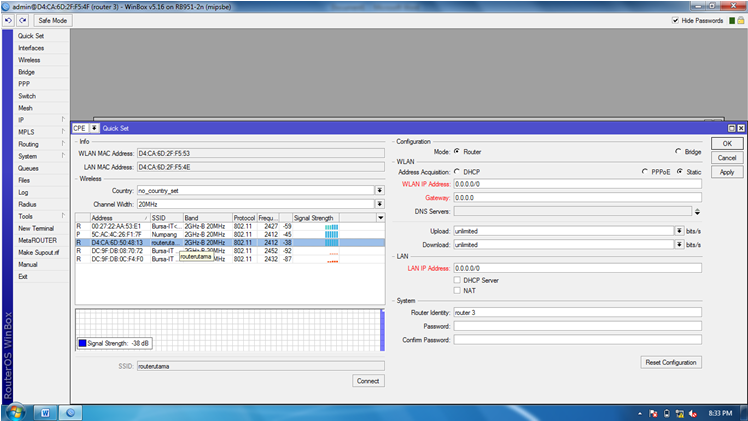

2. Pilih quick set dan klik disconect

3.  Pilih router utama dan klik connect

4. Setelah di connectkan. Silahkan pilih DHCP dan LAN IP Address atur dengan
192.168.7.17/30. lalu klik OK.
